具体应用中格栅板是如何设计的?

发布日期:2019-08-14

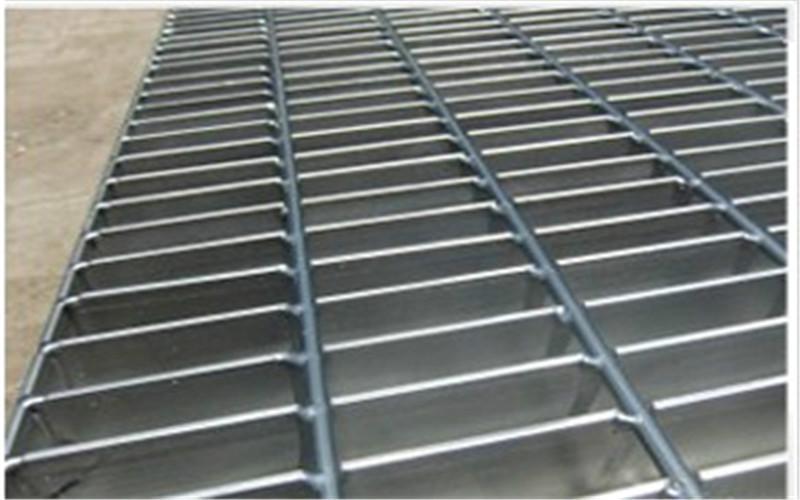

具体应用中格栅板是如何设计的? 对于单人操作的作业平台，设计荷载通常为1.5KN，

分布在200mm×200mm的整个面积上。检修平台一般按4KN/m均布荷载设计。单人通行的钢格

板通道，其均布荷载能力不小于3.0KN/m。双向通行的钢格板通道，其均布荷载能力不小于

5.0KN/m。高密度人行走的钢格板通道，其均布荷载能力不小于7.5KN/m。当施加设计荷载时

，钢格板的挠度应不超过跨距的1/200，而施加荷载和相邻未施加荷载钢格板之间的高度差

应不超过4mm。1.2钢格板楼梯踏步板，除了应满足以上的设计要求外，还必须充分考虑其安

装的牢固及人行的方便。1.3钢格板通道及钢格板沟盖板的设计应用于交通道路的人行道，

车行道，停车场，码头或建筑物地面的钢格板沟盖，因为荷载及车行方向的不同，其设计和

选用应作专门的考虑，用作道路上的横断沟盖（车行方向与承载扁钢相平行)时，不仅要考

虑轮压，冲击，还需防止钢格板沟盖板弹跳移位的危险，必须将钢板与支座框或支梁固定（

焊接或螺栓固定）。

工作平台及通道钢格板的设计应避免行人绊倒危险为了避免行人绊倒危险，钢格板应平坦

，相邻的钢格板、钢格板与构件之间的***大高度差应不超过4mm。防止钢格板坠落的风险，

为了防止坠落的风险，钢格板的安装尽量用焊接方法固定。钢格板按照钢结构平板构件进行

安装，安装后不能横向移动或脱离支撑架，钢格板承载扁钢方向两端咋支撑架上的支撑长度

每端不得小于25mm。需要活动和可拆卸的钢格板，必须用钢格板专用的安装夹具固定好，防

止该构件的任何移位；安装夹根据需求可由生产厂供应，除不锈钢材料制造的安装夹外，碳

钢制作安装夹必须经热浸镀锌表面处理，建议安装夹用螺栓经热浸镀锌表面处理，螺栓直径

不得小于8mm，每件钢格板使用安装夹的数量不得小于4个。为了查明任何腐蚀或任何危险的

松动或夹紧件位置的变化，应随时对附件的紧固状态进行检查。防止行人滑到危险钢格板具

有较好的防滑性能，对于带坡度而坡度不超过10°的工作平台或积存液体或油污的场合，建

议选用齿形钢格板，超过10°坡度的工作平台，应采取更为切实可行的防滑措施，以防止行

人滑到。
